产品详细介绍:
科研产品名称：

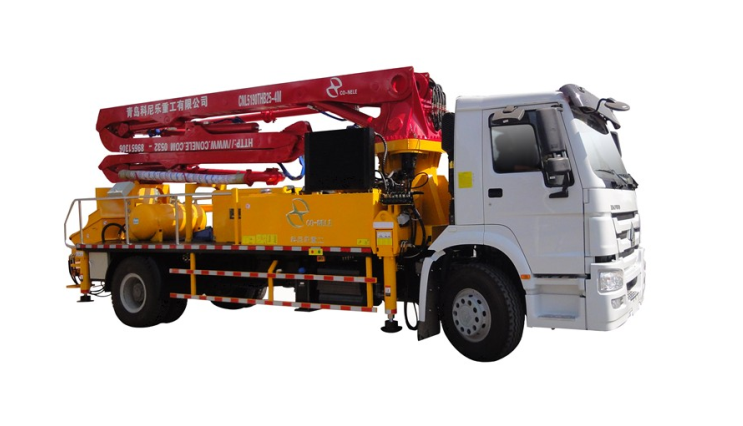

25米混凝土输送泵车KNL5190THB 25H-4M
主要特点：
1． 四节M型臂架，展开速度快，灵巧便
2． H型支腿，适合狭窄工作场地施工
3． 中国重汽底盘，高性价比，低维护成本
4． 泵送排量达100 m3/h，无级调节，满足各种工况需求
5． 计算机节能控制，自动实现功率匹配，平均节能20%
6． 泵送系统柔性安装，减少对底架的冲击和砼活塞的磨损
7． 臂架减振控制系统，末端振幅控制在±0.3米内，改善末端软管的操作性能
8． 故障自诊断系统，能自动诊断故障，高效排除故障
主要参数：
|
|
型号 |
KNL5190THB 25H-25M |
|
整车参数 |
全长 |
10450mm |
|
总宽 |
2500mm |
|
|
总高 |
3850mm |
|
|
自重 |
18900kg |
|
|
臂架支腿参数 |
臂架垂直高度 |
25.0m |
|
臂架水平长度 |
21.0m |
|
|
臂架垂直深度 |
10.8m |
|
|
最小展开高度 |
6.4m |
|
|
第一节臂 长度 |
6500mm |
|
|
转角 |
93° |
|
|
第二节臂 长度 |
4650mm |
|
|
转角 |
180° |
|
|
第三节臂 长度 |
4650mm |
|
|
转角 |
245° |
|
|
第四节臂 长度 |
5000mm |
|
|
转角 |
245° |
|
|
转台旋转角度 |
365° |
|
|
前支腿展开宽度 |
5200mm |
|
|
后支腿展开宽度 |
2240mm |
|
|
泵送系统参数 |
混凝土理论排量 低压 |
100 m3/h |
|
高压 |
60 m3/h |
|
|
理论泵送压力 低压 |
8 Mpa |
|
|
高压 |
12 Mpa |
|
|
理论泵送次数 低压 |
23次/分钟 |
|
|
高压 |
14次/分钟 |
|
|
输送缸内径 |
230mm |
|
|
输送缸行程 |
1800mm |
|
|
液压系统 |
开式 |
|
|
系统油压 |
32 Mpa |
|
|
油箱容积 |
600 L |
|
|
水箱容积 |
600 L |
|
|
输送管径 |
125mm |
|
|
末端软管长度 |
3m |
|
|
末端软管管径 |
125mm |
|
|
底盘参数 |
底盘型号 |
ZZ1167N5618W 4×2 |
|
发动机型号 |
WD615.95 |
|
|
发动机功率 |
247kW/2200rpm |
|
|
排放标准 |
Euro Ⅲ |
|
|
燃料箱容积 |
400 L |
|
|
最大速度 |
80km/h |
|
|
制动距离 |
≤10m/30km/h |
